- 高壓開關試驗電源箱
){kind=small}

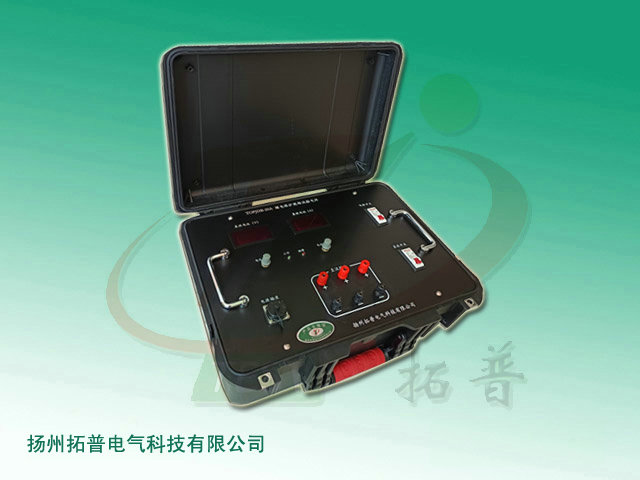

TPJDB-20A 繼電保護現場試驗電源是一款適合于電力系統變電所（站）使用的便攜式可調直流電源，解決了因檢測設備不具備而不能達到條例的要求這一問題。該電源輸出電壓調整范圍寬，輸出電流大。采用PWM開關電路，穩壓性能好。具有過流、過壓、短路保護。
設備概述
根據《繼電保護及電網安全自動裝置檢驗條例》第2.1.2規定：現場應備有直流電源總母線引出的供試驗用的電壓為額定值及80%額定值的專用支路；第6.2.4規定：斷路器zui低跳閘電壓及zui低合閘電壓，其值不低于30%額定電壓，且不大于65%額定電壓；第11.4.2規定：定期檢查可用80%額定電壓的整組試驗代替。
一直以來，現場檢修維護人員因不具備相應的試驗設備，難以達到條例要求，即使直源電源提供該支路，接線也較復雜，稍有不慎，造成直源接地、短路等故障。
TPJDB-20A 繼電保護現場試驗電源是一款適合于電力系統變電所（站）使用的便攜式可調直流電源，解決了因檢測設備不具備而不能達到條例的要求這一問題。
功能特點
1、設備采用無工頻變壓器的開關電源技術，因而具備交、直流兼容輸入功能，而且輸入電壓范圍寬；采用開關電源控制技術和元器件，整機體積小、重量輕、效率高，確保了電源帶負荷運行的穩定、可靠。
2、zui大輸出255V/20A，zui大輸出功率5000W。
3、本電源輸出的穩壓值（當輸出電流＜輸出恒流值時的輸出電壓）和恒流值（當輸出電壓＜輸出穩壓值時的輸出電流）都可以在各自zui大值的（0～100）%范圍連續可調。輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。
4、具有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命；過熱自動關機保護；輸出過壓、過流和短路保護。開機延時軟啟動，避免開機輸出電壓過沖。
5、主要用途：電源廣泛應用于電力直流屏系統、工控、通信、科研、蓄電池充電等設備。該電源可作為電力系統裝置小型試驗電源，尤其是作為繼電保護裝置全檢的80%電壓試驗電源。也可作為新投調試時繼電保護屏柜及裝置的工作電源。
6、環境條件：貯存溫度：（-40～70）℃；工作溫度：（-10～45）℃。
7、相對濕度：90%（40±2℃）；大氣壓力：（70～106）kPa。
8、可作為高壓斷路器（液壓、氣動、彈簧操作機構）傳動試驗的分合閘電源。也可作為各類繼電器校驗電源。
9、該電源輸出電壓調整范圍寬，輸出電流大。采用PWM開關電路，穩壓性能好，帶沖擊負載時電壓波動低。具有過流、過壓、短路保護。
10、體積小，重量輕。高頻變壓器隔離，安全可靠。使用方便，操作簡單。使用AC220V或DC220V供電，開機即可使用，精密多圈電位器無級調節，數字儀表指示電壓、電流，無檔位切換。
技術參數
1、輸入電壓：AC220V±15%，50Hz當輸出電壓降低時允許輸入電壓下限相應下降
2、輸出穩壓值可調范圍：DC12～240V；輸出恒流值可調范圍：DC20A以內
3、整機效率：≥86%；紋波電壓：總紋波電壓Vpp≤2%；100Hz紋波電壓Vpp≤250mV
4、輸出電壓：顯示準確度±1.2%；輸出電流：顯示準確度±1.2%
5、絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ
6、絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘
7、絕緣強度：輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘
8、整機過熱保護溫度閥值：75～85℃
9、平均無故障時間：≥50000h
10、散熱風道：自冷溫控式散熱
11、接線端子：采用標準工業電氣設備接線端子
友情提醒：購置電力試驗設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
