用于變壓器鐵芯接地電流實時監測的鐵芯夾件電流在線監測系統技術特點
變壓器是電力系統中最重要的電氣設備，運行過程中變壓器一旦出現故障，將會對電力系統的運行造成嚴重的影響。變壓器的繞組和鐵芯是傳遞和換電磁能量的主要部件，變壓器鐵芯兩點或多點接地時，在鐵芯內部會產生環流，引起局部過熱，嚴重時會造成鐵芯局部燒損，甚至產生火花放電現象，嚴重威脅變壓器的可靠運行。

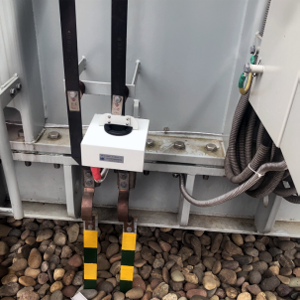

鐵芯接地電流在線監測系統用于變壓器鐵芯接地電流的實時監測。本裝置通過可拆卸高精度電流傳感器采集變壓器鐵芯接地電流進行實時監測和報警，系統采用指示燈和人機界面結合的方式，進行參數設置、提供系統運行狀態和故障信息等。我司的在線監測裝置通過簡單的電路組合實現了變壓器鐵芯接地電流的連續監測和記錄的目的，使監控人員可以隨時掌握變壓器目前的工作狀態，避免變壓器的停機檢測，節省了人力、物力，極大的提高了變壓器運行的可靠性和經濟性，并滿足變電所無人值班要求。
鐵芯接地電流在線監測系統主要：電流傳感器，電流監測單元，后臺軟件組成。
功能特點
高精度的開口電流傳感器，安裝維護方便
電流監測單元通信支持有線RS485通信或國網微功耗協議LoRa2.4G無線通信
技術參數
信息整理：揚州拓普電氣科技有限公司
鐵芯接地電流在線監測系統用于變壓器鐵芯接地電流的實時監測。本裝置通過可拆卸高精度電流傳感器采集變壓器鐵芯接地電流進行實時監測和報警，系統采用指示燈和人機界面結合的方式，進行參數設置、提供系統運行狀態和故障信息等。我司的在線監測裝置通過簡單的電路組合實現了變壓器鐵芯接地電流的連續監測和記錄的目的，使監控人員可以隨時掌握變壓器目前的工作狀態，避免變壓器的停機檢測，節省了人力、物力，極大的提高了變壓器運行的可靠性和經濟性，并滿足變電所無人值班要求。
鐵芯接地電流在線監測系統主要：電流傳感器，電流監測單元，后臺軟件組成。
功能特點
高精度的開口電流傳感器，安裝維護方便
電流監測單元通信支持有線RS485通信或國網微功耗協議LoRa2.4G無線通信
技術參數
|
設備名稱和項目
|
測量范圍
|
測量精度
|
|
測量范圍
|
1mA～10A或其它量程可定制
|
±2%+1mA
|
|
其它參數
|
||
|
安裝方式
|
開口式CT，孔徑Ø59mm，或定制
|
|
|
通信方式
|
支持有線RS485
|
|
|
供電方式
|
9-36VDC或定制
|
|
|
智能通信組件(可選)
|
支持IEC61850規約
|
|
|
模擬量輸出(可選)
|
模擬量4-20mA輸出(可選)
|
|
|
報警輸出(可選)
|
開關量輸出(可選)
|
|
|
顯示功能(可選)
|
LED數碼碼顯示
|
|
信息整理：揚州拓普電氣科技有限公司
